【基础】配电柜中的关键元件及其功能

发表时间:2024-05-21 访问量:1523

配电柜是电力系统中的重要组成部分,负责电能分配、控制、保护和监测等任务。以下是配电柜中的一些关键元件及其功能:

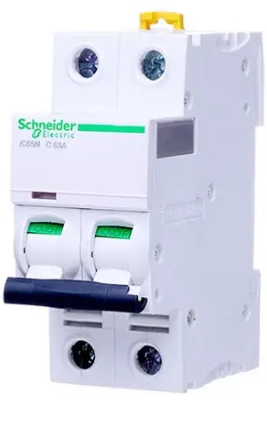

断路器:断路器是电路的守护神,能够在电路出现异常时迅速切断电源,保护整个系统的安全。它具有过载、短路和欠压保护功能,是电力系统中不可或缺的一部分。


接触器:接触器在电气控制中发挥着重要作用,由电磁机构和触头系统组成。它的线圈电压有多种选择,以满足不同场合的需求。接触器的工作原理简单而高效,通过电磁机构通电后,动铁心与静铁心吸合,使得触头系统闭合或断开,从而实现对电路的控制。

热继电器:热继电器利用电流产生的热效应原理工作,主要用于电路中的过载保护。当电流超过设定值时,热继电器会延时动作,切断电路,从而保护电路和设备免受损坏。

中间继电器:中间继电器能够将一个输入信号转换成多个输出信号,或者放大触头容量,使得控制电路更加灵活和可靠。它的触头容量可以达到5-10A,动作灵敏,适用于需要扩展触头对数的场合。

中间继电器

按钮:按钮在电路中扮演着重要角色,可以通过不同的颜色和触头数量来满足不同的控制需求。按钮的颜色有严格的规范,以确保操作的安全和准确。

指示灯:指示灯的作用包括指示设备的运行或停止状态、监视控制电器的电源是否正常以及利用红灯监控跳闸回路是否正常,用绿灯监控合闸回路是否正常。

转换开关:转换开关由操作机构、面板、手柄和数个触头座等部件组成,用于改变电路的连接状态。

行程开关:行程开关是位置开关的一种,用于检测生产机械运动部件的位置,实现接通或分断控制电路,达到一定的控制目的。

这些元件共同构成了配电柜的基本框架,相互协作,确保电力系统的稳定运行。

深入研究

配电柜中的断路器通常具备哪些保护功能?

配电柜中的断路器通常具备以下保护功能:

过载保护:当电路中的电流超过断路器的额定电流时,断路器会自动跳闸切断电路,以保护电气设备和线路不受损害。

短路保护:在电路发生短路故障时,断路器能够迅速动作,切断故障电流,以减小火灾和电弧起火的风险。

失灵保护:当断路器因某种原因拒绝动作时,失灵保护能够利用故障设备的保护动作信息和拒动断路器的电流信息,判断是否存在失灵情况,并及时切除失灵断路器所在的母线或线路,以缩小停电范围。

接地故障保护:当电路中的某个导体与地之间发生直接或间接的短路时,接地故障保护能够检测到接地故障并立即切断电路,以保护电气设备和人身安全。

不平衡电流保护:在三相电路中,不平衡电流可能导致电气设备的过热、振动加剧等问题,影响设备的正常运行。不平衡电流保护能够在发生不平衡电流故障时迅速切断电路。

失压保护:当电路发生电源中断时,失压保护能够自动断开电路,防止电压波动对电气设备造成损害。当电源恢复正常后,失压保护能够自动闭合,恢复供电。

漏电保护:漏电保护能够在电路中出现漏电情况时迅速切断电路,以保护人身安全。

这些保护功能共同构成了配电柜中断路器的核心功能,确保电力系统的安全运行。在实际运行中,应根据电力系统的具体情况选择合适的断路器和保护参数,以确保电力系统的稳定运行。同时,还应定期对断路器进行检查和维护,确保其正常工作。

中间继电器在电路中起到什么作用?

中间继电器在电路中的作用主要包括以下几个方面:

代替小型接触器:中间继电器的触点具有一定的带负荷能力,当负载容量较小时,可以用来替代小型接触器使用,如电动卷闸门和一些小家电的控制。

增加接点数量:在电路控制系统中,线路中增加一个中间继电器,可以增加接点数量,便于维修。

增加接点容量:中间继电器的接点容量虽然不是很大,但也具有一定的带负载能力,可以用中间继电器来扩大接点容量,达到扩大控制容量的目的。

转换接点类型:在工业控制线路中,可以将一个中间继电器与原来的接触器线圈并联,用中间继电器的常闭接点去控制相应的元件,转换一下接点类型。

用作开关:在一些控制线路中,一些电器元件的通断常常使用中间继电器,用其接点的开闭来控制。

转换电压:在工业控制线路控制线路中电压是DC24V,而电磁阀的线圈电压是AC220V,安装一个中间继电器,可以将直流与交流、高压与低压分开。

消除电路中的干扰:在工业控制或计算机控制线路中,虽然有各种各样的干扰抑制措施,但干扰现象还是或多或少地存在着,在内部加入一个中间继电器,可以达到了消除干扰的目的。

以上就是中间继电器在电路中的主要作用,它们共同保证了电路的正常运行和控制的有效性。
